簡述水廠自控系統技術

瀏覽量:???作者:華通中控

  水廠自控系統采用100M工業以太網網絡構架,采用集散型計算機控制系統進行管理。整個控制結構由中央控制室、 PLC 控制站及 100M 光纖以太網組成。

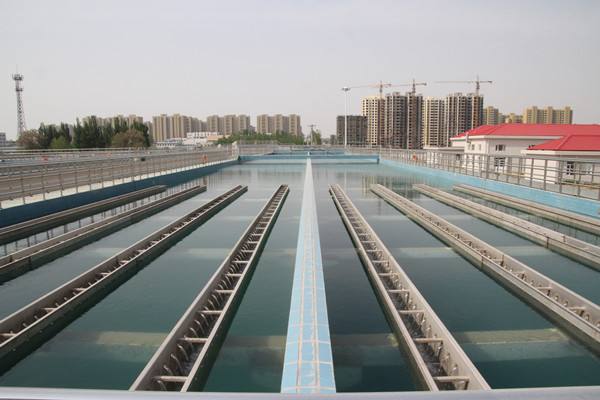

水廠自控

  1、水廠自控系統主要指標:

  平均無故障間隔時間: MTBF>20 ,000 小時

  可用率: A>=99.8%

  系統綜合誤差:<1.0%

  數據正確率:I>98%

  數據通信負載容量平均負荷: a<2%,

  峰值負荷:A<10%

  主機的聯機啟動時間: t<2

  分報警響應時間: t<1 秒

  查詢相應時間: t<5 秒

  實時數據更新時間秒控制指令的響應時間: t<2 秒

  計算機畫面的切換時間: t<0.5

  2、水廠自控系統的控制模式:水廠3萬 m3/日運行規模的自動化系統為以 PLC 控制為基礎的集散型控制系統。設備的軟硬件及系統配置按現場無人值守,水廠監控中心集中管理運行的標準設計。一般情況下,監控中心負責遠程監視水廠運行及必要的參數調整與設備點動,水廠各流程的設備自動控制均由現場 PLC 站完成。

  當監控中心的設備或通信網絡發生故障時,不影響水廠各凈水構筑物的正常運行。各現場 PLC 站可按預先設置的運行模式來監控各工藝流程的運行。操作人員也可通過柜面設置的觸摸屏調整運行參數及點動控制。
