 山體滑坡是一種嚴重的自然災害,我國是山體滑坡多發國家,每年因山體滑坡造成的損失非常大。在公路或鐵路沿線的山體滑坡會造成長時間的交通中斷,有些鄉村地區的山體滑坡會造成人民生命財產的嚴重?fù)p失,因此治理山體滑坡一直是我國非常重視的一項工作,我國目前在這方面做了很多有效工作,建立了不少邊坡監測系統,隨著光纖光柵監測技術的不斷成熟,光纖光柵已經代替?zhèn)鹘y(tǒng)技術開始逐步應用于山體邊坡的自動化監測中,并取得了很好的效果。

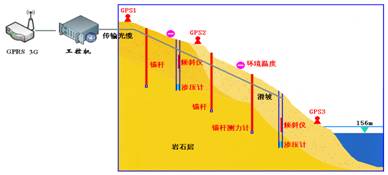

光纖光柵邊坡監測原理圖如下



如圖所示,在潛在滑坡體的適當位置布圖中所示的監測儀器,用來監測滑坡體的表面裂縫、深層位移、傾斜變形、地下水位以及錨桿張力,這些監測儀器通過專門的數據采集裝置進行自動采集并記錄,再通過GPRS GSM 無線傳輸方式將采集的數據發送到遠程的中心數據接收站,通過配套的數據采集軟件即可實現數據的現場采集、實時監控、異常測值報警的目的。











光纖光柵在邊坡安全監測中的優點:

    ● 采用光纖傳輸,傳輸距離長,適合野外邊坡監測區域大,范圍廣的特點;

●光纖光柵傳感器現場無須供電,解決傳統傳感器野外分布式供電難的缺點;

●光纖光柵信號處理器功耗低,選用太陽能電池的供電的方式可確保長時間工作。

● 光纖光柵傳感器穩定性高,無零漂,適合于長期監測;

●光纖光柵監測系統可進行:邊坡裂縫監測、位移監測、傾斜監測、地下水位滲壓監測、錨桿張力監測等等,光纖光柵監測點可以串連,可十分容易地構成邊坡監測網絡。

● 光纖光柵信號處理器內置一GPRS 模塊,在有移動通訊網絡覆蓋的環境下均可實現遠程數據傳輸。對于現場不具備GSM 移動通訊網絡覆蓋而選用超短波無線通訊模塊。

分類

傳感器名稱

位移監測

光纖光柵土體位移計

光纖光柵位移計

光纖光柵傾斜計

滲流監測

光纖光柵土壓計

光纖光柵滲壓計

應變監測

光纖光柵錨桿(索)壓力計

光纖光柵FRP智能錨桿

震動監測

光纖光柵加速度計

溫度監測

光纖光柵溫度計
