閘門自動化遠程控制系統相關介紹
閘門自動化遠程控制系統說明
為了更好地建設閘門自動化監控系統,需遵循以下設計原則:
1)可靠性原則:設備可靠性高、適應惡劣環境且系統防雷抗干擾能力強。
2)先進性原則:高起點、新技術、國內領先。
3)實用性原則:結構簡潔、功能實用、操作簡單、界面友好。
閘門自動化遠程控制系統結構
閘門自動控制系統主要包括監控中心站、現場監控單元和監控終端,實現閘門實時信息自動采集、傳輸和控制。
1)監控終端:實時監測采集工況數據(水位,水情,流量,閘(閥)門開度、電壓……);在設備工作異常時自動保護;控制機電設備合理運行;接收中心發出的控制命令,根據命令向中心傳輸系統運行參數。
2)監控中心站:采用工業計算機,進行數據存儲;為管理人員提供人機操作界面,實時顯示閘門啟閉機、出口工作閥等機電的工況;實時顯示閘門的開度并計算過閘流量;實現數據查詢及報表輸出;通過授權的操作人員可通過工控機的人機界面遠程控制閘門啟閉。
3)現場監控單元:主要由機柜、PLC(可編程邏輯控制器)電源、繼電器、交流接觸器等構成。
閘門自動化遠程控制系統特點
閘門自動控制系統的特點或優勢具體如下:
1)數據遠傳,報警及控制功能,響應速度快。
2)歷史數據存儲,方便用戶查詢。
3)采用C/S和B/S混合結構體系,確保系統能夠?qū)崿F(xiàn)遠程控制或WEB方式訪問,既可單機運行,也可網絡運行。
4)采用標準工業以太網接口,方便與現場各個設備交換數據,系統擴展性強,集成方便。
5)遠程軟件采用標準化控制接口,可實現與其他軟件和設備進行數據互通,從而構建大規模水利信息化系統工程,通過對水情、水量、水位的分析統計,實現對整個灌區、流域進行水量分配調度等。
6)實時遠程監測閘門的各測試數據,設定報警水位,并對原始數據進行各種計算,產生圖形化報表。
閘門自動化遠程控制系統功能
閘門自動控制系統的具體功能如下:
1)輸出流量,水情日?qǐng)?bào)表、月報表、年報表

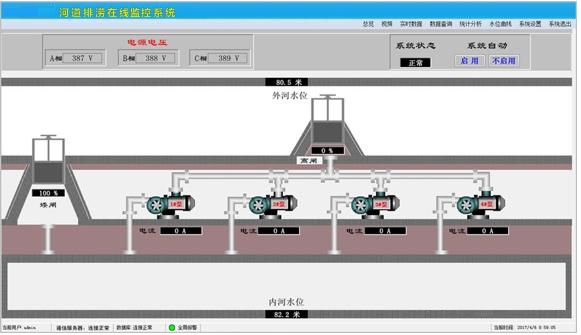

2)可視化圖形顯示閘門啟閉過程和各類操作
3)建立當?shù)貙?shí)時數據庫、歷史數據庫
4)提供多級操作員安全等級設置
5)專業視頻監視系統,隨時了解現場的整體狀態
6)自動檢測閘門開度及運行狀態信息
7)實現了現地控制、遠程控制、聯合調度中心三級控制體系
8)根據需水流量自動調整閘門高度
9)故障告警、越限告警及告警自動記錄功能
10)閘門泄流量統計和總泄流量統計功能,水位與流量的關系
11)閘門操作日志記錄和事故追憶
